產品概述

SZB型真空泵是懸壁式水環真空泵，可供抽吸空氣或其它無腐蝕性，不溶于水，不含固體顆粒的氣體，吸入壓力為-0.086MPa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域，特別適合寺做大型水泵引水用。

SZB水環式真空泵（性能參數）:

型號	排氣量Q		毫米汞柱（mmHG）	大真空度	轉數r/min	電機功率	口徑		泵重（KG）
	m3/h	L/S					口徑
	m3/h	L/S					進	出
SZB-4	19.8	5.5	440	80%	1450	1.5	ZG1″	ZG1″	42
	14.4	4	520
	7.2	2	600
	0	0	650
SZB-8	38.2	10.6	440	80%	1450	2.2	ZG1″	ZG1″	45
	28.8	8	520
	14.4	4	600
	0	0	650

:
注：
1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa
3、表內性能偏差不超過5%

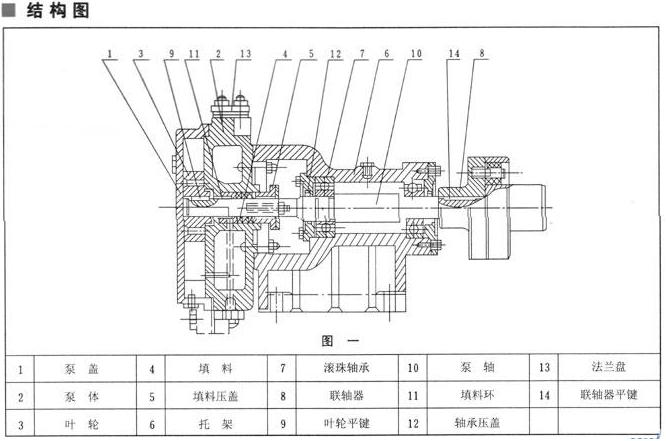

結構圖

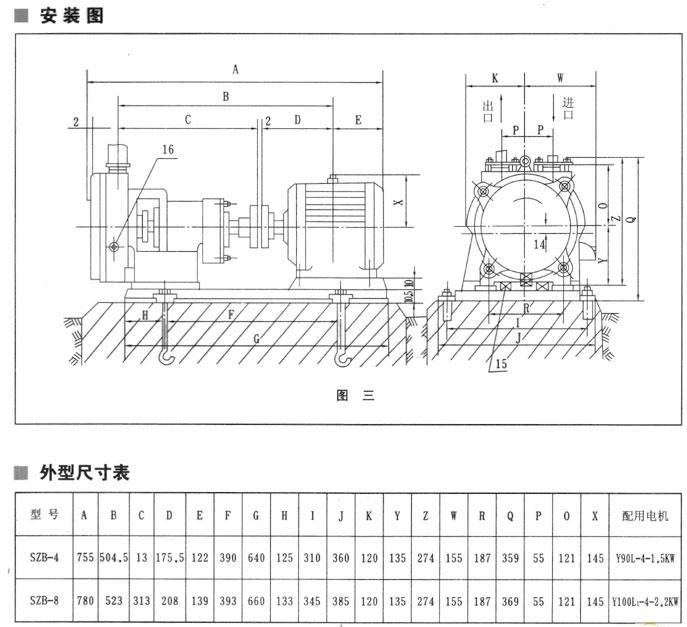

SZB水環式真空泵（安裝尺寸）:

安裝說明

設備須根據圖三進行安裝

1.真空泵用來作水泵引水用時，其安裝位置與水泵之間距離要寬敞一些，以便水泵和真空泵檢修時方便。

2.真空泵的吸氣管道不可有漏氣現象。其地基尺寸以安裝圖或以實物測量進行施式。

3.真空泵軸與電機軸須保持水平，不允許有不同心的現象（詳見圖四）?；A(chǔ)必須結實可靠。灌入水泥后，干至48小時，重新檢查安裝是否有變化，然后將底腳螺栓擰緊，不可有松動現象。

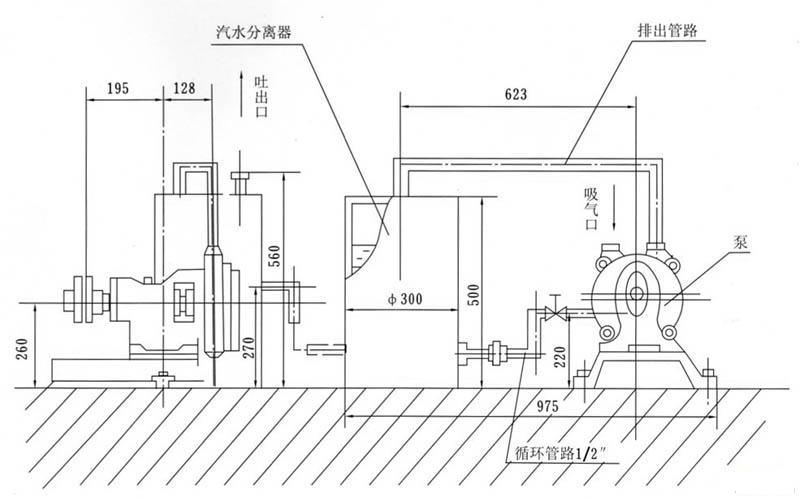

4.如須安裝汽水分離器時可參看圖五。

圖四

圖五

使用維護說明

1、真空泵啟動前，須檢査電機旋轉方向是否與泵的旋轉方向相符。啟動真空泵后，檢査填料壓緊程度是否適當(填料不宜過緊，正常壓緊填料能使泵中的水成滴的向外漏出)軸承運轉、潤滑是否正常。

2、真空泵啟動后，從泵上的冷卻管(安在泵體側面的螺絲孔）（16)灌入冷卻水，有汽水分離器者可從汽水分離器注入。供水量大小對泵的真空泵、抽氣量以及功率消耗均有影響，因此供水管的尺寸應嚴格控制在規定范圍內，使壓力在.Mpa左右為宜，因此在供水管路上應裝有閥門來調節供水量度大小。

3、真空泵正常運轉時，須檢査是否有振動，細聽泵內是否有雜聲、并測定填料函和軸承溫度(正常軸承溫度不得比環境溫度高出35℃但工作溫度不得超過70℃)如果溫度超高應立即停車檢查原因。

4、真空泵作為水泵引水用時，其運轉期間將水泵內的空氣全部吸出，直到將水泵內吸出水來以后，即開動水泵，待水泵正常工作后將真空泵停車，并將吸氣管路的閥門關閉。

5、真空泵停車須按下列順序。

1）關閉進氣管路上閘閥。

2）關閉供水管路上的閘閥，停水后不宜立即停泵，應使泵繼續運轉1-2分鐘，排出部分工作液。

3）關閉電動機。

4）如果停車時間超過一天，須將泵體底部的螺塞打開將泵體內水放凈。

6、泵在下列條件下使用時，應加裝附屬設備。

1）被抽除空氣或氣體中含有灰塵，必須在進氣管上安裝過濾器。

2）被抽氣體中含有大量蒸汽時，必須在進氣管前加裝冷凝器。

3）抽除帶有腐蝕性氣體時，在進入泵前，必須進行中和。

4）被抽除的氣體或空氣的溫度超過35℃，在進入泵前必須經過冷卻裝置，以保證它的溫度不超過35℃。
