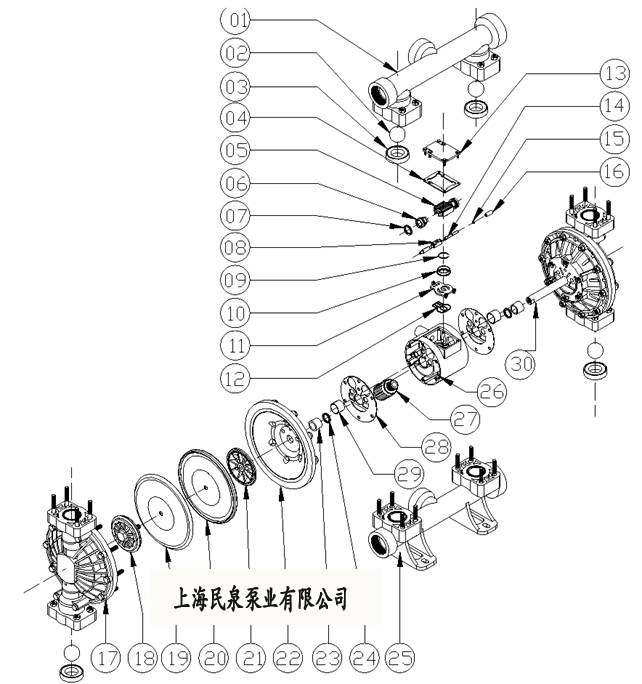

氣動隔膜泵結構分解圖
有用戶反映對于氣動隔膜泵結構不了解，如需更換配件時，無法叫出配件的名稱，現將民泉氣動隔膜泵結構圖分解如下，你可以對照產品圖片及編號，訂購你需要的產品。

序號	名稱	序號	名稱	序號	名稱	序號	名稱
01	出料口（上蓋）	02	球閥	03	球座	04	氣閥蓋墊片
05	大滑塊鋁件	06	活塞	07	V型圈	08	小滑塊
09	大滑塊O型圈	10	引導塊	11	引導塊墊片	12	引導塊墊片
13	氣閥室蓋	14	助動桿	15	助動桿O型圈	16	助動桿套
17	立柱	18	外夾板	19	四氟膜片	20	聚膠膜片
21	內夾板	22	隔排	23	連桿軸套	24	V型圈
25	進料口（下蓋）	26	氣閥室	27	消聲器	28	氣閥室墊片
29	活塞套	30	連桿軸	31		32

注：編號4,5,6,7,8,9,10,13,14,15,16稱作氣源易損件，一套購買更優惠。
