氣動隔膜泵和氣動馬達工作原理一樣嗎
氣壓傳動中將壓縮氣體的壓力能轉換為機械能并產生旋轉運動的氣動執行元件。常用的氣壓馬達是容積式氣動馬達，它利用工作腔的容積變化來作功。

氣動馬達是把壓縮空氣的壓力能轉換成旋轉的機械能的裝置。它的作用相當于電動機或液壓馬達，即輸出轉矩以驅動機構作旋轉運動。

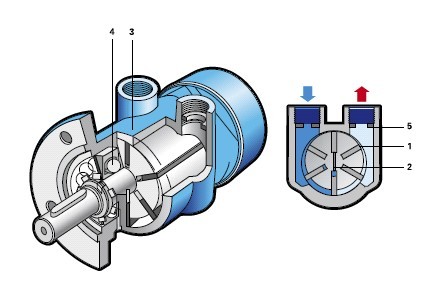

我們看一下氣動馬達的工作原理：

                                         圖一

                                                                     圖二

氣動隔膜泵是壓縮空氣從泵的進氣接頭進入配氣閥后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。


                                  圖三


雖然氣動馬達和氣動隔膜泵都是以壓縮空氣為動力源，但是他們運行的方式和原理是不同的。
